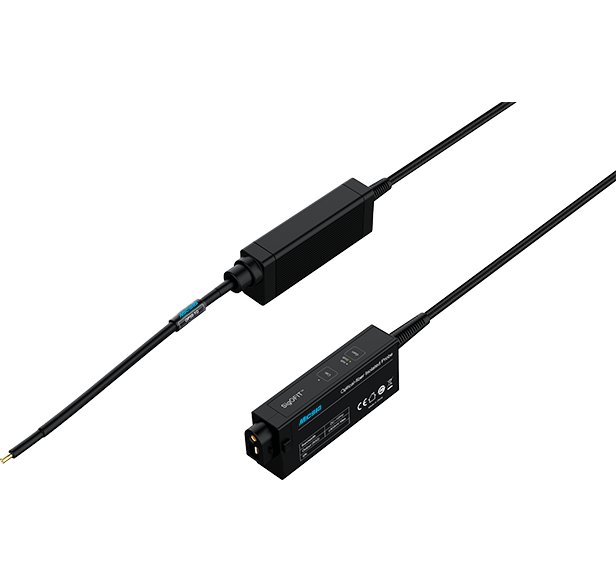

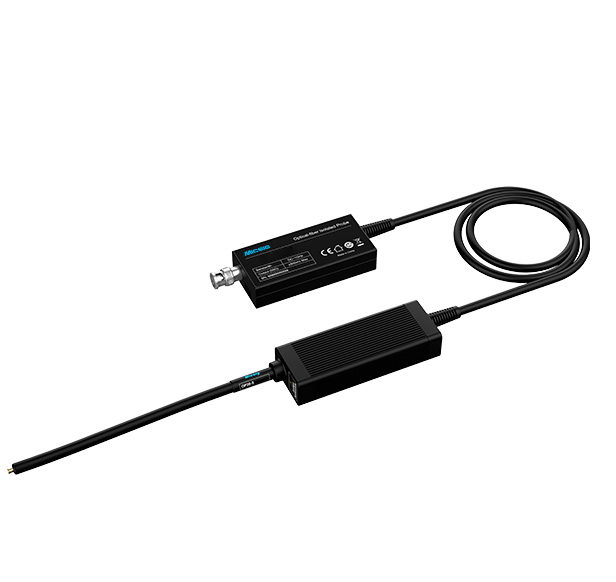

SigOFIT光隔离探头MOIP系列

激光供电技术，365天不间断测试，带宽100MHz-1GHz

产品概述

SigOFIT光隔离探头MOIP系列（激光供电）带宽范围从100MHz到1GHz，可测±0.01V至±6250V差模信号。基于独家SigOFIT™引领技术，MOIP系列拥有极高的共模抑制比，1GHz频段依然高达108dB，隔离电压高达85kV，底噪小于0.45mVrms。

MOIP系列采用先进的激光供电技术，激光传输信号，激光传输电能（不用电池，电源更纯净），可365天不间断测试，标准BNC接口，适配所有品牌示波器。

核心规格
                                    带宽范围
                                    100MHz - 1GHz

                                    共模电压
                                    85kVpk

                                    直流增益精度
                                    1%

                                    共模抑制比
                                    高达180dB

                                    接口
                                    标准BNC接口

                                    底噪
                                    <0.45mVrms

产品特色

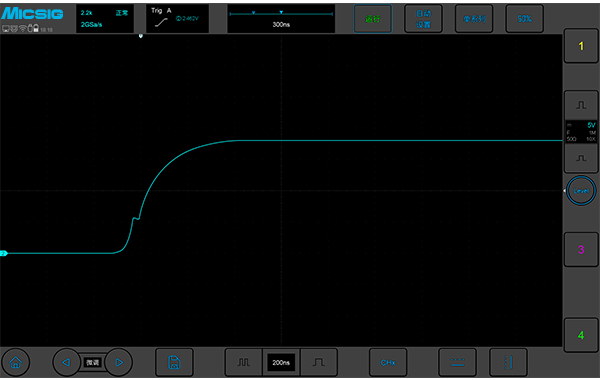

最真实的信号呈现

SigOFIT光隔离探头具有极高的共模抑制比，在100MHz时CMRR高达128dB、在1GHz时CMRR仍然高达108dB，是判定其他电压探头所测信号真实性的终极裁判。

极高的测试精度与稳定性

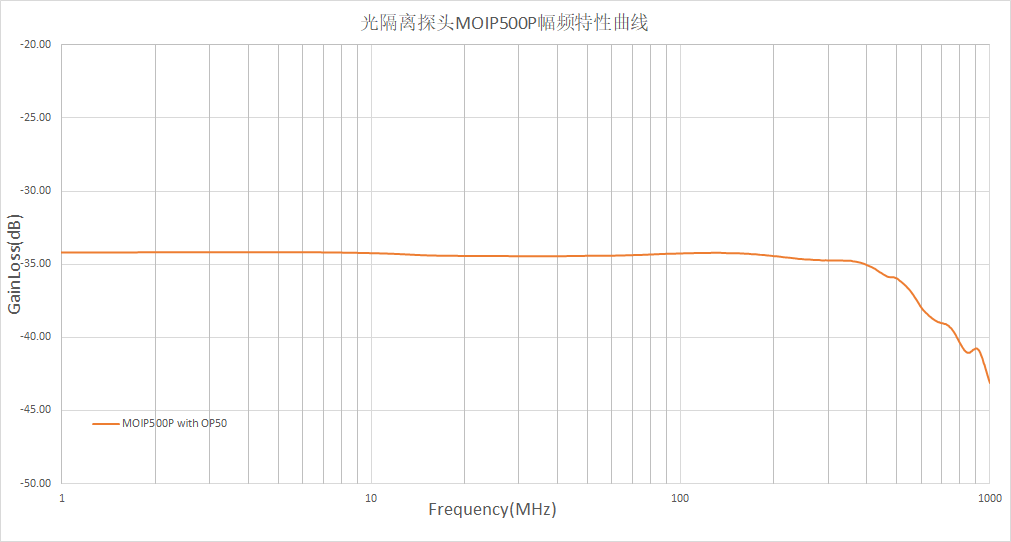

作为判定其他电压探头所测信号真实性的终极裁判，测试精度是SigOFIT光隔离探头的重要指标。具有极佳的幅频特性，直流增益精度优于1%，底噪小于0.45mVrms，预热5min后零点漂移小于0.1%，增益漂移小于1%。

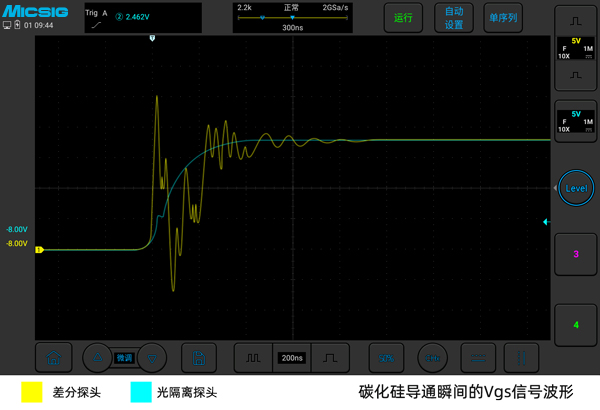

第三代半导体的最佳测试手段

第三代半导体器件由于导通与关断时间很短，信号具有更快的上升沿和下降沿，信号中具有很高能量的高频谐波，SigOFIT光隔离探头在最高带宽时，仍然具有超100dB的共模抑制比，可以近乎完美地抑制高频共模噪声所产生的震荡，所呈现的信号没有额外多余成分，是第三代半导体测试的不二之选。

测试氮化镓（GaN）不炸管

SigOFIT光隔离探头测试引线短且采用同轴传输，探头输入电容最小仅1pF，测试氮化镓（GaN）十分安全。

真正光隔离技术

用激光传输信号+用激光传输电能（不用电池，电源更纯净），可365天不间断测试。秒速自校准，无需等待，上电即测，无需预热，极高稳定性，温漂极小，精度优于1%。

测试量程更宽

不同于高压差分探头只可以测试高压信号，SigOFIT光隔离探头通过匹配不同的衰减器，可以测试±0.01V至±6250V的差模信号，并实现满量程输出，达到很高的信噪比。可在0dB与20dB切换，使得单根衰减器也拥有2个量程来提高信噪比。

技术参数

型号	MOIP100P	MOIP200P	MOIP350P	MOIP500P	MOIP800P	MOIP1000P
带宽	100MHz	200MHz	350MHz	500MHz	800MHz	1GHz
上升时间	≤3.5ns	≤1.75ns	≤1ns	≤700ps	≤500ps	≤450ps
共模抑制比	DC: 180dB 100MHz: 128dB	DC: 180dB 200MHz: 122dB	DC: 180dB 350MHz: 118dB	DC: 180dB 500MHz: 114dB	DC: 180dB 800MHz: 110dB	DC: 180dB 1GHz: 108dB
测试电压范围	标配OP20(MMCX), ±25V 选配OP50(MMCX), ±62.5V 选配OP200(MCX), ±250V 选配OP1000(MCX), ±1250V 选配OP2000(MCX), ±2500V 选配OP5000(LCX), ±6250V	标配OP20(MMCX), ±25V 选配OP50(MMCX), ±62.5V 选配OP200(MCX), ±250V 选配OP1000(MCX), ±1250V 选配OP2000(MCX), ±2500V 选配OP5000(LCX), ±6250V	选配OP20(MMCX), ±10V 标配OP50(MMCX), ±62.5V 选配OP100(MMCX), ±50V 标配OP2000(MCX), ±1000V 选配OP5000(MCX), ±2500V 选配OP10000(LCX), ±5000V	选配OP20(MMCX), ±10V 标配OP50(MMCX), ±62.5V 选配OP100(MMCX), ±50V 标配OP2000(MCX), ±1000V 选配OP5000(MCX), ±2500V 选配OP10000(LCX), ±5000V
底噪	<0.45mVrms
直流增益精度	1%
共模电压	85kVpk
示波器端接口	通用标准BNC接口，可搭配所有品牌示波器使用

应用场景

SigOFIT光隔离探头MOIP系列广泛应用于各种高精度测试场景：

对其他电压探头所测结果准确性、真实性存在质疑时的最终裁判

电源设备评估、电流并联测量

EMI 和 ESD 故障排除

电机驱动设计、功率转换器设计

电子镇流器设计

氮化镓、碳化硅、IGBT半/全桥设备的设计与分析

高压高带宽测试应用的安全隔离测试

逆变器、UPS及开关电源的测试

宽电压、宽带测试应用

各种浮地测试
