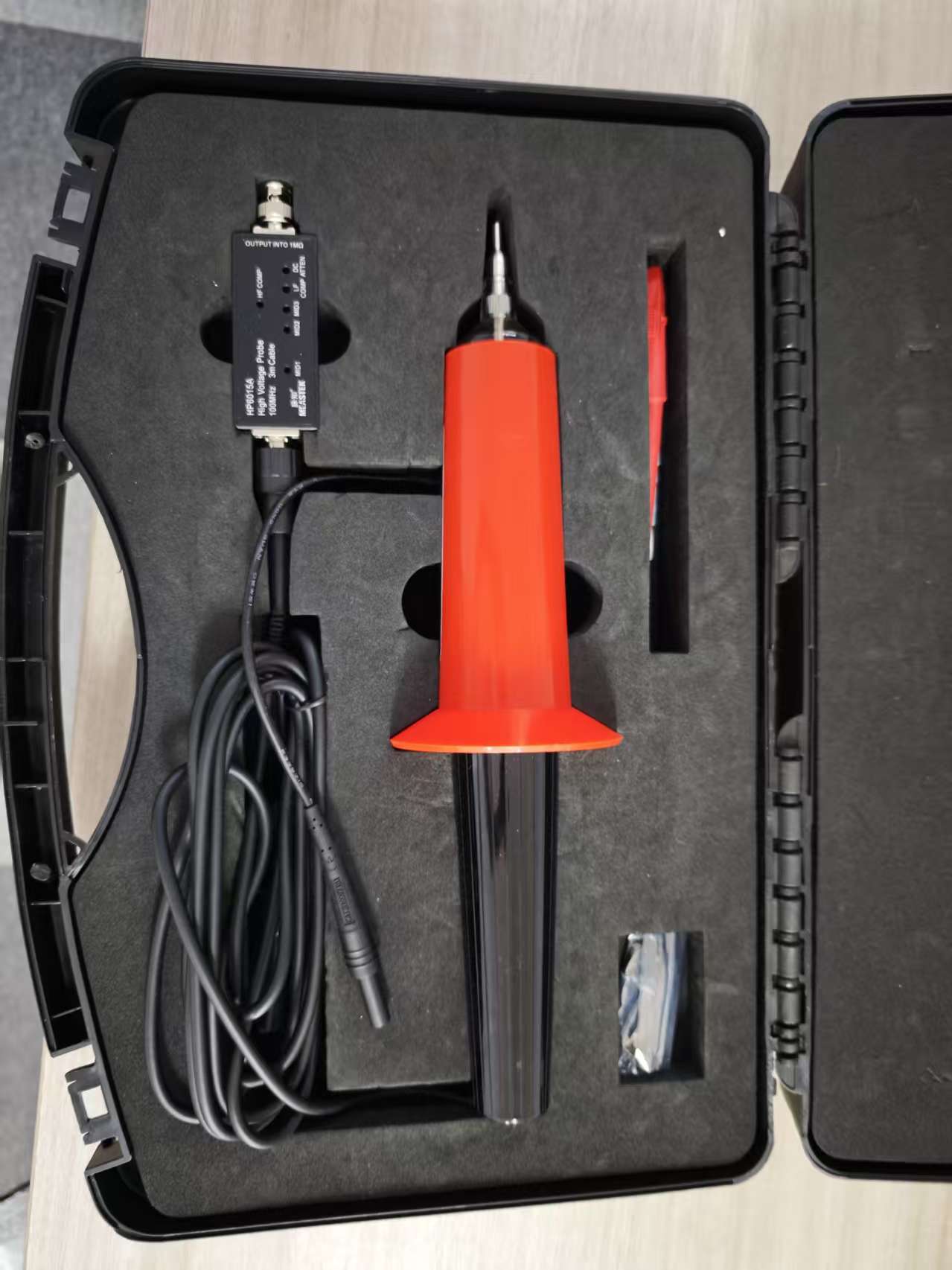

HP6015A 高压探头

产品概述

HP6015A 是一款对地输入阻抗 100 MΩ，3.0 pF 的高压探头，具有 1000X 的衰减倍数。它要求接入示波器和其他测量设备的输入电阻为 1 MΩ，输入电容为 7 pF 至 49 pF。该探头适用于测量高达 20kV 的交直流电压和 40kV 的瞬间脉冲电压，带宽高达 100MHz。配备标准的 BNC 接口，可匹配任何厂家的示波器，是单端对地高电压测量场合的理想选择。

技术规格

带宽	100MHz
衰减比例	1000:1
输入阻抗	100 MΩ || 3.0 pF
最大输入电压	DC 20kV, Pulse 40kV
匹配范围	输入电阻 1MΩ, 电容 7-49pF
接口类型	标准 BNC

产品特点

• 最高测量电压 40kV (Pulse)
• 100MHz 高带宽
• 1000:1 衰减比
• 标准 BNC 接口，兼容性强
• 高输入阻抗，低负载效应
• 适合单端对地高压测量
